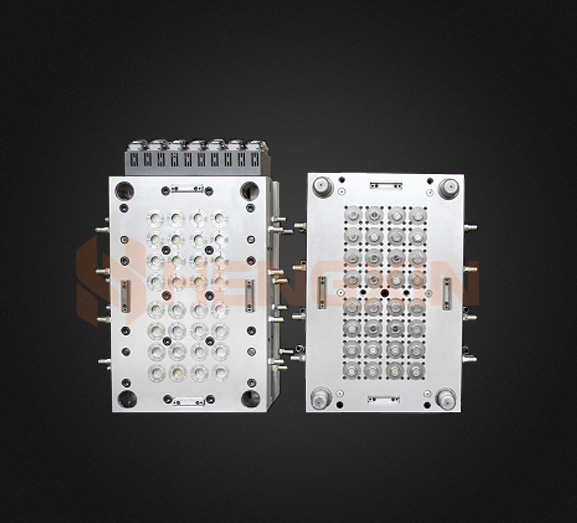

La ligne de séparation est également appelée la ligne de séparation, qui dépend principalement des exigences de conception et des exigences d'apparence du produit, mais prend également en compte
si le traitement est réalisable et la position du moule pour suivre la colle. Peu importe la façon dont le produit en plastique est séparé, il y aura des marques de ligne de séparation plus évidentes. D'autre part, vous pouvez connaître la structure du moule en regardant la ligne de séparation. Les ressources Dragon suivantes vous expliquent comment déterminer la ligne de séparation :
Détermination du plan de joint.
Avant de concevoir la surface de joint, la forme et la position de la ligne de joint sur la pièce en plastique doivent d'abord être déterminées. Lorsque la direction d'ouverture du moule est déterminée, il est plus facile de déterminer la ligne de séparation. Étant donné que la projection de la ligne de séparation dans la direction d'ouverture du moule coïncide avec la ligne de contour extérieur de la projection de la pièce en plastique dans cette direction, une ligne droite parallèle à la direction d'ouverture du moule peut être utilisée pour se déplacer le long de la ligne de contour extérieure de la projection de l'objet, et trouver Afficher l'intersection de la ligne avec la surface de l'objet à chaque position.
(1) La ligne droite coupe la surface de l'objet en un point, alors ce point est le point sur la ligne de séparation.
(2) La ligne droite coupe la surface de l'objet dans un segment de ligne droite, puis n'importe quel point sur ce segment de ligne droite peut être utilisé comme point sur la ligne de séparation et déterminer spécifiquement quel point est le point sur la ligne de séparation. Généralement, c'est le point adjacent. Le point de connexion le plus court est le principe. Il peut également être déterminé de manière interactive.
(3) La ligne droite coupe l'objet en plusieurs points et plusieurs segments de ligne droite, indiquant que l'intersection du cône d'approche globale et la direction d'ouverture du moule est 0, donc le noyau-tirage est conçu dans cette zone, et la ligne de séparation doit être déterminée selon la forme et la taille du noyau-tirant .3
